一：林區智能視頻火情預警設備產品概述

輸電線路的運行狀態直接決定了電力系統的安全穩定！

輸電線路長期暴露在野外環境，容易受火災和雨雪冰災的損害而造成電力事故；同時輸電線路運行點多、面廣、線路長、環境復雜，往往在不知不覺中遭受人為破壞，輸電保護區內違章建房、植樹和違章施工作業的事情常有發生，高壓輸電線路通道被壓縮甚至出現桿塔孤島現象也屢見不鮮，嚴重威脅到了電力系統的安全穩定運行。

二：林區智能視頻火情預警設備工作原理

在線監測裝置WX-PM2205是一套針對輸電線路鐵塔巡線、遠程監控而設計的視頻在線監測裝置；整個系統裝置分為四大部分：“高清視頻攝像機、4G傳輸控制器、太陽能供電系統、中心平臺軟件（客戶端和移動APP等）等”。在線監測裝置WX-PM2205運用前端高清攝像機采集現場視頻，通過4G無線網絡傳送到監控中心，監控中心通過平臺管理軟件和服務器等設備對現場視頻進行監控、管理、存儲、等操作；同時領導和相關部門負責人員可用筆記本電腦上的客戶端軟件或用手機，來連接現場的高清攝像機進行實時觀看和控制拍照等操作，真正做到全天候隨時隨地的監視。

功能方面，在線監測裝置WX-PM2205內置4G無線網絡，可對線路保護區進行遠程自動智能監控，能讓監控中心全天候?qū)崟r視頻瀏覽現場情況，必要時通過語音功能對現場喊話對講來糾正違章；當在線監測裝置WX-PM2205自動偵測到異常情況時（線路覆冰、火災、樹障風箏、電力塔攀爬、大型施工機械闖入等）主動拍攝照片和錄像上傳到監控中心報警，同時可發送短信到多個指定手機，讓巡檢人員第一時間獲取現場信息，大幅降低巡檢人員的勞動強度。

性能方面，在線監測裝置WX-PM2205采用星光級的高清長焦高清攝像機，拍攝距離達2000米以上，在黑夜也能清晰成像，滿足24小時晝夜監控的需求；在線監測裝置WX-PM2205具有良好的抗工

頻電磁干擾性能，能實現在特高壓電磁環境中正常工作，不會出現雪花點、黑紋等視頻干擾現象；在線監測裝置WX-PM2205的電源采用100W太陽能供電，專用的蓄電池容量80Ah，滿足裝置在無光照時連

續7天(每天24小時)正常運行。

在線監測裝置WX-PM2205在研發和生產過程中嚴格遵循國家電

網和南方電網相關的《輸電線路狀態監測裝置通用技術規范》，并取

得相應型式的試驗報告，擁有大量在線使用工程經驗。

輸電線路防外破視頻在線監測裝置WX-PM2205在真正意義上做到了遠程自動智能監控，切切實實地保障了輸電線路的安全穩定運行。

三：產品特性

?AI智能分析功能：支持吊車、塔吊、推土機等施工機械識別，支持異物檢測，支持山火、煙霧識別；

?可見光與紅外熱成像雙攝像頭一體化設計，可見光采用1/1.8，200萬星光級圖像分辨率1920×1080P，光學變倍20倍的機芯（30倍，40倍機芯可選），紅外熱成像采用非制冷紅外焦平面感應，探測器分辨率為：400(H)×300(V)，響應波段8~14μm，測溫范圍-40℃～150℃，15/25/35/50/75/100mm定焦鏡頭可選

?支持30~150mm變焦鏡頭，支持點、線、多邊形區域測溫

?采用Linux嵌入式操作系統，嵌入式RTOS設計。低碼率、低功耗，穩定可靠。純硬壓縮，內置看門狗。

?采用H.265視頻編解碼技術，壓縮比高，畫質好；支持動態碼率控制。

?采用密封結構設計，散熱性能好，防水等級IP66。

?視頻延時短，視頻高速運動畫面清晰流暢。

?高性能3D數字降噪功能和邊沿增強功能，采用ROI視頻壓縮技術,壓縮比高；

?1個RJ45以太網接口,10/100M自適應;支持HTTP/RTSP/DHCP等網絡協議；

?ICR紅外濾片式自動切換,實現真正的日夜監控；

?支持自動電子快門功能,適應不同監控環境；

?內置30AH鋰電池，80W太陽能供電

?支持低功耗休眠及定時錄像及抓拍，支持隨時喚醒

?支持4G傳輸功能，方便手機電腦遠距離無線連接查看

?內置實時時鐘，保證系統斷電重啟后時間的正確性

?功能齊全:web支持basic和digest認證、匿名訪問、鏡像、移動偵測報警、等功能；

?支持TF卡/2.5英寸SATA3硬盤大容量存儲≥500G

?實時監聽、對講功能；

?支持微信推送功能，可方便的實現手機或遠程監控；

?支持12個漢字OSD顯示；

?DC12V電源輸入；帶太陽能板供電；

?異常自動恢復功能，網絡中斷后可自動連接

?內置多種平臺連接協議，支持多平臺的無縫連接（支持國網和南網平臺）

?完整的SDK支持，允許用戶通過SDK調用進行二次開發

?支持3D定位功能，快速跟蹤目標

?水平360度連續旋轉，垂直±90度，水平速度最高20°/S，垂直速度最高15°/S。

?可通過網絡控制云臺，也可通過RS485進行控制，支持雨刷，自動除霧功能

?支持超溫報警、溫差報警、溫度區間報警等報警模式

四：技術參數

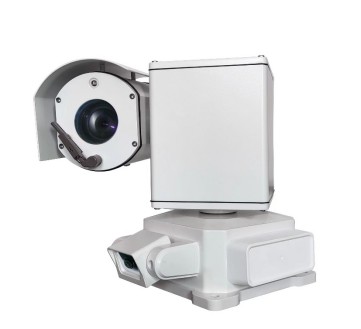

五：外觀尺寸

攝像機尺寸長：190mm寬：190mm高：300mm重：4kg↑

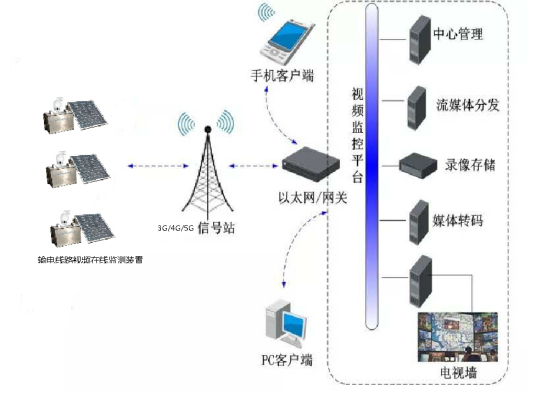

六：系統拓撲圖
